مبادل حراري لوحي حلزوني قابل للفك
المساحة الاسمية (م²): 5
فجوة القناة (مم): 6-10
سمك الفولاذ الكربوني: 4 ملم
سمك الفولاذ المقاوم للصدأ: 2-3 ملم
- مقدمة المنتج
الشركة والشهادة
بدأت شركة Jiangsu Huanyang Equipment Technology Co., Ltd. في تصنيع معدات التبادل الحراري في عام 1997. وفي عام 2025، أصبحنا شركة مساهمة-. مصنعنا في مدينة Wuxi Taihu الجديدة. ويغطي 10,000 متر مربع ويضم أكثر من 120 عاملاً. لدينا فريق البحث والتطوير الخاص بنا. نحن نعمل أيضًا مع العلامات التجارية العالمية. نحن حاصلون على ترخيص أوعية الضغط الصينية وISO9001، ISO14001، ISO18001. يتم اختبار كل وحدة بدقة. الضمان هو 18 شهرا بعد الوصول إلى الموقع. هذامبادل حراري لوحة دوامة قابلة للفكيأتي في أنواع مختلفة. ويبين الجدول أدناه البيانات العامة.
الجدول الفني العام
|
المساحة الاسمية (م²) |
فجوة القناة (مم) |
سمك الكربون الصلب |
سمك الفولاذ المقاوم للصدأ |
|
5 |
6-10 |
4 ملم |
2-3 ملم |
|
10 |
6-10 |
4 ملم |
2-3 ملم |
|
20 |
6-14 |
4 ملم |
2-3 ملم |
|
30 |
10-14 |
4 ملم |
2-3 ملم |
|
40 |
10-14 |
4 ملم |
2-3 ملم |
|
50 |
10-14 |
4 ملم |
2-3 ملم |
|
60 |
14-18 |
4 ملم |
2-3 ملم |
|
70 |
14-18 |
4 ملم |
2-3 ملم |
|
80 |
14-18 |
4 ملم |
2-3 ملم |
|
100 |
14-18 |
4 ملم |
2-3 ملم |
|
120 |
14-20 |
4-5 ملم |
2-4 ملم |
|
130 |
14-20 |
4-5 ملم |
2-4 ملم |
|
150 |
14-20 |
4-5 ملم |
2-4 ملم |
|
300 |
14-20 |
4-5 ملم |
2-4 ملم |

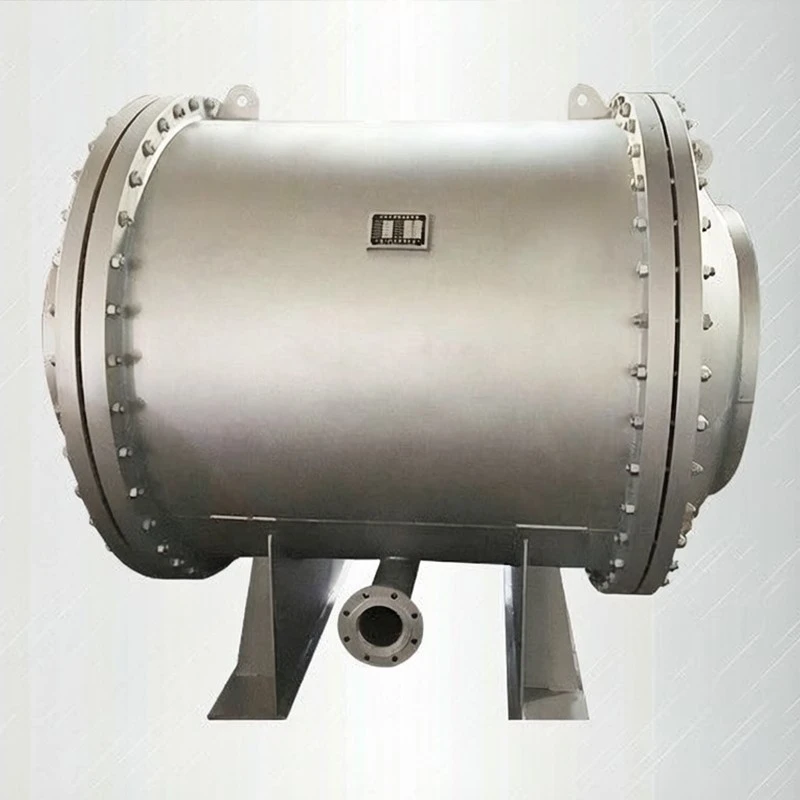

النوع الثالث من البيانات الأفقية القابلة للفك
ما يليمنتج(النوع الأفقي) يتمتع بكفاءة عالية. إنه يعمل من أجل التبادل الحراري للغاز-الغاز، والغاز-السائل، والسائل-السائل.
|
نموذج |
المساحة (م²) |
ضياء خارجي (مم) |
الارتفاع (مم) |
فجوة القناة (مم) |
حجم المدخل (مم) |
التدفق (م³/ساعة) |
الوزن (كجم) |
|
Ⅲ6B4-0.5/350-6 |
4 |
334 |
1155 |
6 |
60 |
10 |
189 |
|
Ⅲ6B4-0.5/450-10 |
4 |
388 |
1205 |
10 |
80 |
17.3 |
223 |
|
Ⅲ6B5-0.5/450-10 |
5 |
401 |
1205 |
10 |
80 |
17.3 |
261 |
|
Ⅲ6B8-0.5/400-6 |
8 |
420 |
1180 |
6 |
60 |
10.4 |
307 |
|
Ⅲ6B10-0.5/550-10 |
10 |
564 |
1255 |
10 |
80 |
17.3 |
450 |
|
Ⅲ6B15-1.0/500-10 |
15 |
520 |
1930 |
10 |
100 |
35.3 |
534 |
|
Ⅲ6B20-1.0/700-14 |
20 |
681 |
1930 |
14 |
125 |
44.2 |
820 |
|
Ⅲ6B25-1.0/750-14 |
25 |
747 |
1955 |
14 |
125 |
44.2 |
987 |
|
Ⅲ6B30-1.0/850-14 |
30 |
847 |
2005 |
14 |
130 |
49.4 |
1181 |
|
Ⅲ6B40-1.0/1000-14 |
40 |
981 |
2080 |
14 |
130 |
49.4 |
1540 |
|
Ⅲ6B50-1.0/1100-14 |
50 |
1103 |
2130 |
14 |
130 |
49.4 |
2140 |
|
Ⅲ6B60-1.2/1100-16 |
60 |
1160 |
2330 |
16 |
150 |
63.97 |
2490 |
|
Ⅲ6B80-1.0/1400-14 |
80 |
1413 |
2280 |
14 |
150 |
49.4 |
2985 |
|
Ⅲ6B100-1.2/1400-14 |
100 |
1390 |
2480 |
14 |
150 |
59.5 |
3492 |
|
Ⅲ6B120-1.5/1500-18 |
120 |
1517 |
3030 |
18 |
200 |
96 |
4197 |
|
Ⅲ6B150-1.5/1700-18 |
150 |
1700 |
3130 |
18 |
200 |
96 |
5247 |

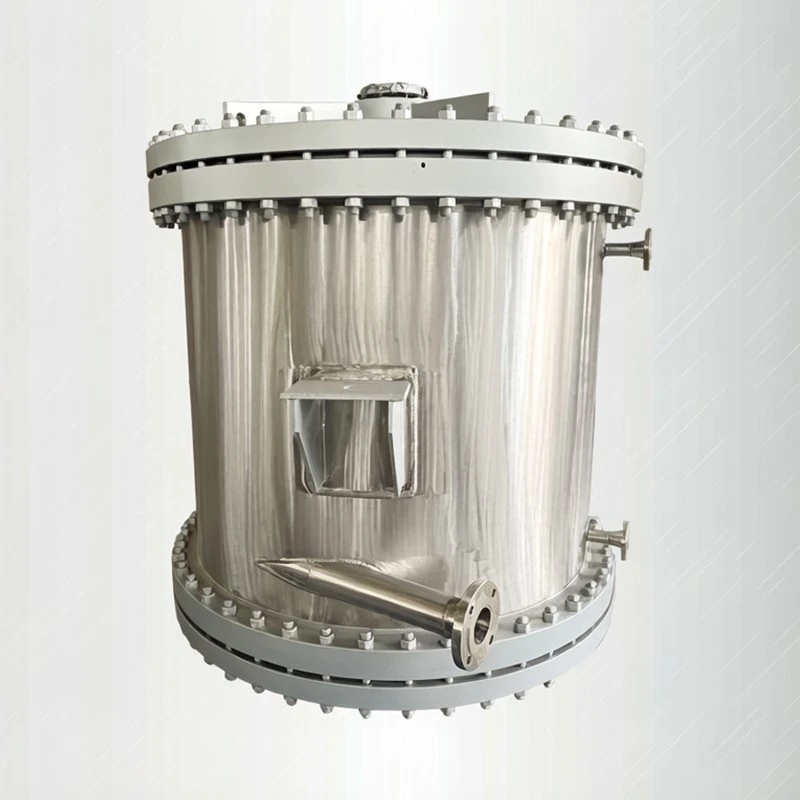

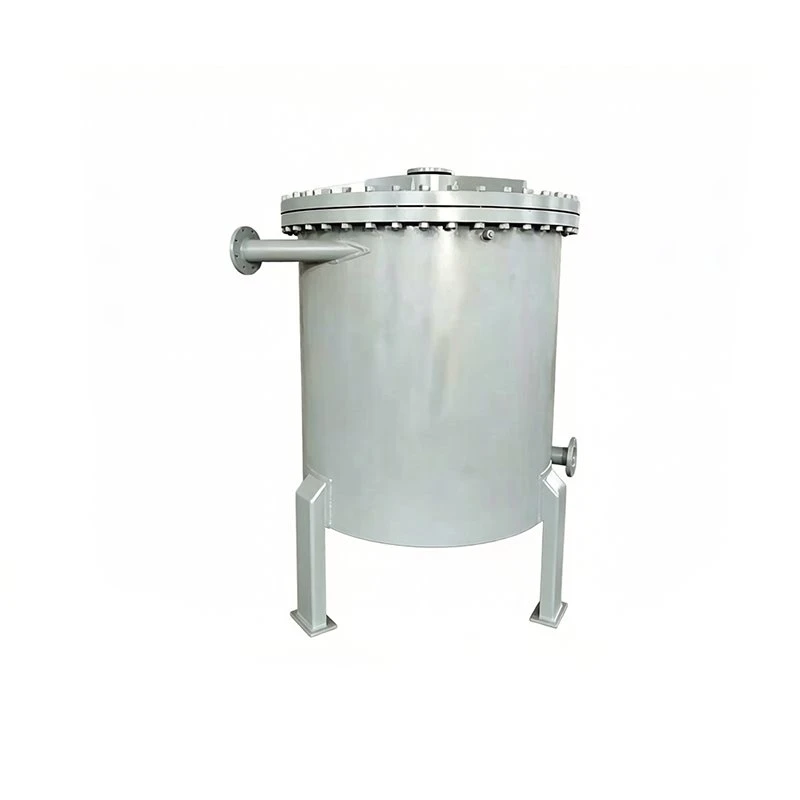

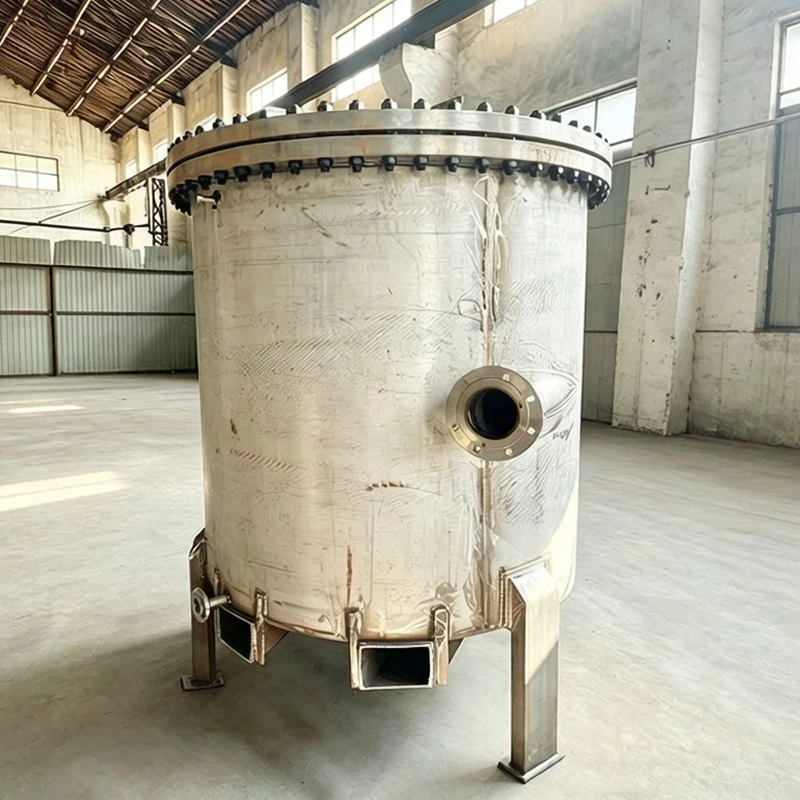

النوع الثالث من البيانات الرأسية القابلة للفك
النوع العمودي من هذامبادل حراري لوحة دوامة قابلة للفكيوفر مساحة الأرضية. كما أنه ينظف نفسه بشكل أفضل.
|
نموذج |
المساحة (م²) |
ضياء خارجي (مم) |
الارتفاع (مم) |
فجوة القناة (مم) |
حجم المدخل (مم) |
التدفق (م³/ساعة) |
الوزن (كجم) |
|
Ⅲ6B4-0.5/350-6 |
4 |
334 |
1155 |
6 |
60 |
10 |
189 |
|
Ⅲ6B4-0.5/450-10 |
4 |
388 |
1205 |
10 |
80 |
17.3 |
223 |
|
Ⅲ6B5-0.5/450-10 |
5 |
401 |
1205 |
10 |
80 |
17.3 |
261 |
|
Ⅲ6B8-0.5/400-6 |
8 |
420 |
1180 |
6 |
60 |
10.4 |
307 |
|
Ⅲ6B10-0.5/550-10 |
10 |
564 |
1255 |
10 |
80 |
17.3 |
450 |
|
Ⅲ6B15-1.0/500-10 |
15 |
520 |
1930 |
10 |
100 |
35.3 |
534 |
|
Ⅲ6B20-1.0/700-14 |
20 |
681 |
1930 |
14 |
125 |
44.2 |
820 |
|
Ⅲ6B25-1.0/750-14 |
25 |
747 |
1955 |
14 |
125 |
44.2 |
987 |
|
Ⅲ6B30-1.0/850-14 |
30 |
847 |
2005 |
14 |
130 |
49.4 |
1181 |
|
Ⅲ6B40-1.0/1000-14 |
40 |
981 |
2080 |
14 |
130 |
49.4 |
1540 |
|
Ⅲ6B50-1.0/1100-14 |
50 |
1103 |
2130 |
14 |
130 |
49.4 |
2140 |
|
Ⅲ6B60-1.2/1100-16 |
60 |
1160 |
2330 |
16 |
150 |
63.97 |
2490 |
|
Ⅲ6B80-1.0/1400-14 |
80 |
1413 |
2280 |
14 |
150 |
49.4 |
2985 |
|
Ⅲ6B100-1.2/1400-14 |
100 |
1390 |
2480 |
14 |
150 |
59.5 |
3492 |
|
Ⅲ6B120-1.5/1500-18 |
120 |
1517 |
3030 |
18 |
200 |
96 |
4197 |
|
Ⅲ6B150-1.5/1700-18 |
150 |
1700 |
3130 |
18 |
200 |
96 |
5247 |
التطبيقات ومعلومات الطلب
هذامبادل حراري لوحة دوامة قابلة للفكيعمل على تكثيف البخار وتبخر السوائل. يتميز بنقل الحرارة العالي ويقاوم الأوساخ. استخدم أحد مصانع الكيماويات وحدة مساحتها 50 مترًا مربعًا لمدة عامين دون انسداد. انخفض استخدامهم للطاقة بنسبة 18%. الحد الأدنى للطلب هو 1 مجموعة. يمكنك مزج نماذج مختلفة في أمر واحد. التسليم القياسي هو 20 يومًا. التسليم المخصص هو 30 يومًا. الدفع 40% إيداع و 60% قبل الشحن. نحن نقبل الرنمينبي والدولار الأمريكي. شروط التجارة هي EXW وFOB. تستخدم التعبئة الخشب المدخن والقماش المقاوم للماء.
